HSB产品介绍
| HSB-90-ZRS系列介绍 |
|
| 产品大类 | 齿形带驱动 |
| 参数 |
|
| 最大速度&最大加速度 | v = 5 m / s & a = 30 m /s² |
| 最大引导负荷 | F Z = 1000N |
| 最大进给力 | F X = 800 N |
| 铝型材规格 | 铝型材90 x 40 mm，带6个凹槽，用于防锈导带 |
| 滚轮设计 | 12个HSB滚轮LR 19/20，额定动载荷Cdyn=1830N，额定静载荷Cstat=790N |
| 标准滑块长度 | 160毫米或240毫米，可能有特殊长度 |
| 每转行程 | 齿形皮带32AT5-E，20齿同步皮带轮= 100毫米/转 |
| 转动惯量 | 4,65 ∙10-4 kgm² |
| 怠速扭矩 | 2 Nm |
| 重复精度 | ± 0,08 mm |
| 不带行走路径的底座重量 | 2.95kg |
| 每100毫米的行程重量 | 0.42kg |
| 运输完成 160毫米重量 | 1.3kg |
| 运输完成 240毫米重量 | 1.85kg |
| 总长最大 | 4000mm |
| 竞争对手系列 | 无 |
| OEM（贴牌） | 无 |
| 应用场合 | 线性技术的机械方面 |

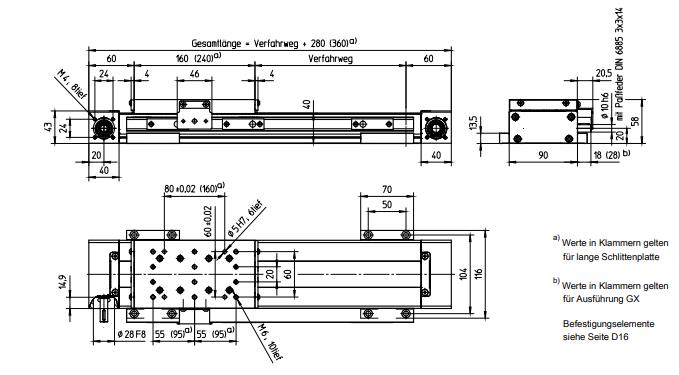

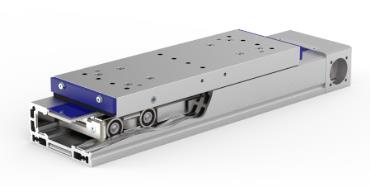

| 产品图片 |
|
